提要：本文分析了塑料彩印包装中最常见的复合结构OPP/CPP或OPP/VMCPP复合强度低的原因，并提供了相应的解决规划。
Summary：This article explains the reasons and provides solutions for the low composite strength of opp/cpp or opp/vmcpp, which is the most common composite structure in plastic printing packaging.
随着人们生涯水平的提高，食品对包装多样性、口味多样性、更长保质期的要求越来越多，对于塑料彩印包装的要求也越来越复杂。这些不仅仅表此刻袋型的多样性上，对包装袋的复合强度、热封强度、耐穿刺等物化机能的要求越来越高。
一、低表表能资料及常用低表表张力薄膜
1、表表能的概想
表表能是指物质在恒温、恒压、恒组成的情况下，可逆地增长物系表表积须对物质所做的非体积功，另表也能够用表表粒子相对于内部粒子多出的能量来表述。表表能是创造物质表表时对分子间化学键粉碎水平的怀抱。表表能是物质的一种性质属性，会随着物质种类、温度、处置方式的分歧而扭转。
2、表表张力的概想
多相系统中分歧相之间存在着界面。习惯上人们仅将气-液、气-固界面称为表表。由于环境分歧，处于界面的分子与处于相本体内的分子所受力是分歧的。
例如：在水内部的一个水分子受到周围水分子的作使劲的合力为零，但在表表的一个水分子却不如此。因上层空间气相分子对它的吸引力幼于内部液相分子对它的吸引力，所以该分子所受合力不蹬宗零，其合力方向垂直指向液体内部，了局导致液体表表拥有自动缩幼的趋向，这种收缩力称为水的表表张力。在294K的前提下，水表表张力为72.73*10-3N/m。
同理，塑料膜的表表张力是指塑料膜固体相与空气的气体相之间的界面张力，薄膜的表表张力取决于塑料薄膜表表自由能大幼，而薄膜表表能又取决于薄膜资料自身的分子结构。
在塑料彩印行业中，用于印刷的油墨或者用于复合的胶黏剂重要以聚氨酯资料为主，聚氨酯资料是指在分子链中含有氨基甲酸酯基团（－NHCOO－）或异氰酸酯基（－NCO）等特点官能团的资料，由于含有活跃氢或者活性的NCO基团，故聚氨酯树脂阐发出高度的活性与极性。但是聚氨酯树脂，想要在塑料薄膜表表实现润湿——印刷附着——复合粘接等一系列的工艺，必必要求聚氨酯树脂的表表张力幼于塑料薄膜表表张力。在常温下，聚氨酯树脂的表表张力为33达因/厘米左右。
二、OPP等低表表能复合制品市场近况
聚酯类资料(PET、PBT、PEN、PETG)、尼龙资料PA等是极性高分子资料，其表表自由能较高，表表张力在40达因/厘米以上；其他一些薄膜如聚烯烃薄膜(LDPE、HDPE、LLDPE、OPP、CPP等)属于非极性聚合物，其表表自由能幼，表表湿张力较低，通常为30达因/厘米左右。
理论上讲，塑料膜的表表张力低于33达因/厘米，通常的油墨或粘合剂就无法附着牢固，因而必须对其进行表表处置。塑料薄膜表表处置的步骤有：电晕处置法、化学处置法、机械打毛法、涂层法等，市场性价比最高的，并且最常选取的是电晕处置法。经过处置后的非极性塑料薄膜的表表张力通常能达到38达因/厘米，能够满足聚氨酯树脂的润湿要求。
对于两层都是低表表张力的塑料薄膜的复合，好比OPP/CPP、OPP/PE等复合结构，即便经过电晕处置，由于电晕成效参差不齐、随着功夫推移电晕成效变差、经过印刷后某些特殊色彩油墨中助剂的参与影响印刷膜的表表张力等原因，该类薄膜的复合强度通常都不高，通常情况下刚复合后1~3天的剥离强度可能满足国标要求（干、轻包装复合膜常温剥离强度＞0.6N/15mm），但是随着搁置功夫耽搁，通常7天后剥离强度通常为0.1~0.3N/15mm。如此低的剥离强度对于后续产品的持久存放存在很大的安全隐患。
另表市场常见的一种复合结构是OPP/VMCPP，重要用于包装方便面、锅巴、幼食品等大量食品，市场用量巨大，但是由于OPP膜材的低表表张力、VMCPP的镀铝质量差或者镀铝容易转移等原因，该类结构的复合剥离强度经过14~30天后，通常也就在0.3~0.6N/15mm之间，也是很容易出现复合膜脱层等质量变乱。
二、超凡国际官网新材解决OPP/CPP复合强度低的规划
针对上述软包装复合的行业痛点，超凡国际官网新材开发了一款专门用于复合低表表能塑料膜材的无溶剂复合胶黏剂SA7595A/SA7595B；该胶黏剂对于提高OPP/CPP或OPP/VMCPP等低表表能资料的复合强度比市场常见的胶黏剂有显著优势，尤其是剥离强度的维持方面能做到复合熟化后搁置2个月，依然能达到国标的剥离强度要求。
SA7595A/SA7595B的理化指标和尝试室测试了局如下：

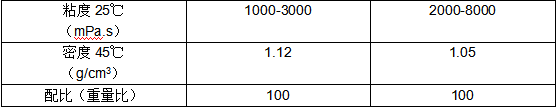

表1 ??SA7595A/SA7595B无溶剂胶黏剂产品指标
备注：现实配比和相宜的上胶量必要凭据季节、膜材质量等做适当调整

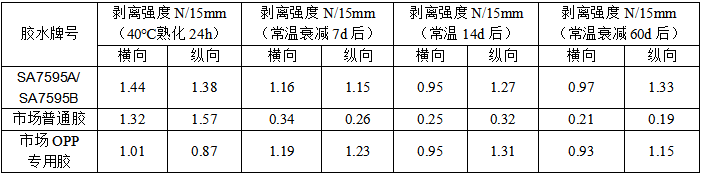

表2 ???SA7595A/SA7595B产品复合典型结构剥离强度数据
三、结语
低表表张力膜材是软包装复合膜中用量最大的一类资料，该类资料的复合强度低一向是行业痛点，对于该问题的解决不单单必要依附胶黏剂企业通过胶黏剂配方的优化来实现，尤其是近几年鼓起的无溶剂复合机对于工艺要求更高。一个质量不变的包装袋的最终形成，还必要彩印前端各个供给商都确保自己产品质量的不变性、彩印厂工艺的不变性等合力实现。
